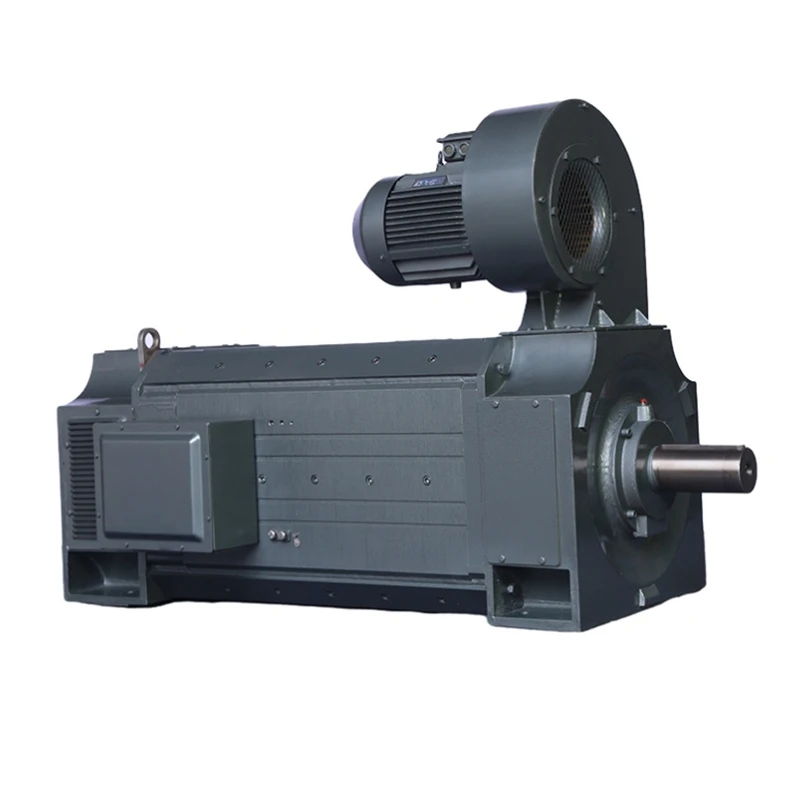

ZFQZ Serisi DC Motorlar

ZFQZ serisi DC motorlar, sık ileri ve geri dönüşlerin yanı sıra sık başlatma ve durmaları içeren zorlu çalışma koşulları için uygundur. Bu motorlar mükemmel aşırı yük özelliklerine sahiptir. Motorların güç değerleri, "Kaldırma ve Metalurji Uygulamalarına Yönelik Yardımcı Motorlar için Teknik Özellikler" adlı uluslararası IEC34-13 standardına uygundur.

Motorun nominal gerilimleri 220V ve 440V'dur. Gerektiğinde diğer voltaj dereceleri de türetilebilir.
Motorun uyarma modu şönt uyarmadır.
Motorun temel hızında, 60 saniye süreyle teknik veri sayfasında belirtilen maksimum çalışma torkunda çalışmasına izin verilir.
Motorun akım değişim hızı (di/dt), saniyede nominal akımın 200 ila 250 katına ulaşabilir. Eğer (di/dt) > 250 gerekiyorsa bu durum müzakere yoluyla çözülebilir.

Motorun çerçevesi, yüksek stator alanı kullanım oranı, kompakt iç yapı, küçük atalet momenti, hafiflik ve silikon kontrollü doğrultucu güç kaynağına uyarlanabilirlik özelliklerine sahip sekizgen ince çelik plaka lamine yapıdır.
Tüm motorlar, mükemmel komütasyon performansı ve motorların aşırı yük kapasitesi sağlayan dengeleme sargılarıyla donatılmıştır.

Motorun yalıtım sınıfı F sınıfıdır ve solvent-içermeyen vakumlu basınç emprenyesi (VPI) ile işlenmiştir. Sargı yalıtımı mükemmel yalıtım performansına ve mekanik dayanıma sahiptir.

Komütatör bölümleri entegre bir dikey plaka yapısındadır ve dikey plakalar ile armatür bobinleri arasındaki bağlantı, tungsten inert gaz korumalı kaynak (TIG) ile yapılır.

Armatür çekirdeği, titreşimi ve gürültüyü etkili bir şekilde azaltabilen çarpık bir yuva yapısını benimser.

Motor, rulmanlı yataklara ve makineyi durdurmadan yağlamaya olanak tanıyan bir yapıya sahiptir.

1. Motor taban plakası sekizgen lamine ince plaka yapısındadır. Bu nedenle stator odasının yüksek kullanımı, sıkı iç yapısı, dönme ataletinin küçük olması, daha hafif olması ve kontrol edilebilir silikonla elektrik sağlamaya uygun olması gibi birçok avantajı vardır.

2, Tüm motorlar, motorların iyi bir komütasyon ve aşırı yük fonksiyonu yeteneğine sahip olmasını sağlayan telafi edici sargıya sahiptir.

3, Motorların yalıtım seviyesi F Seviyesidir. Motorların yalıtımı Vakum Emdirme (VPI) ile gerçekleştirilir. Sargı iyi bir yalıtıma ve mekanik yoğunluğa sahiptir.

4, Komütatör bölümü dikey plaka ve entegre yapıya sahiptir. Dikey plaka ve armatür bobini ile bağlantı, Tunqsten insert qas korumalı ark kaynağını (TIG) benimser.

5Armatür çekirdeği, titreşimi ve gürültüyü etkili bir şekilde azaltabilen çarpık yuva yapısındadır.

6.Motorun yapısı rulmanlı ve durmadan yağ-dolduran yapıdadır.

1. Motorların 2 çeşit anma gerilimi vardır: 220V, 440VA, isteğe bağlı olarak diğer gerilim seviyesindeki motorlar da üretilebilir.

2. Motorların uyarılma modu şönt tgpe'dir. Uyarma voltajı 180V veya 310V'dur. İstenildiği takdirde diğer gerilim seviyesindeki motorlar da üretilebilmektedir.

3. Motorlar, Teknik Veriler Tablosunda listelenen Maksimum Tork altında 60 saniye süreyle çalıştırılabilir.

4. Nominal gerilimi 220V olan motorlarda, uygulanan voltajın arttırılmasıyla dönme hızı, anma dönme hızının 2 katına ulaşabilir. Bu sırada izin verilen maksimum dönme momenti, nominal dönme momentinin 1,8 katı kadardır. 15 saniye sürecek.

5. Nominal gerilimi 220V olan motorlar için maks. Motorlar Teknik Veriler Tablosunda düzenlenen alan dönüşüyle ​​çalışırken dönme momenti, nominal dönme momentinin 0,6 katıdır. 15 saniye sürecek.

6. The electric current changing rate (di/dt) of the motors canreach as 200-250 times as the rated electric current changingrate. lt can be discussed if di/dt>250 gereklidir.

7. Motorların kablo çıkış kutusunun standart konumu, tahrik ucundan bakıldığında makine taban plakasının sağındadır. Gerektiğinde makine taban-plakasının soluna monte edilebilir. Eğer öyleyse, bu gereklilik siparişte belirtilmelidir.

ZFQZ Serisi DC motorlar, Z4Series ve ZZJ-800 Serisi DC motorlar temel alınarak geliştirilmiştir. Motorların dönme ataleti, ZZJ-800 ve ZZJ-900 Serisi motorların sırasıyla %45'i ve %65'idir. Motorlar, kötü çalışma koşullarında doğrudan ve ters dönüşe ve yüksek frekansta başlatma ve durdurmaya uygundur.

Motorlar iyi-aşırı yüklemeye sahiptir. Maksimum dönme momenti ve başlangıç ​​momenti, ZZJ-800 Serisi ve ZZJ-900 Serisi motorların momentlerinin sırasıyla %112'si ve %117'sidir. Motorların ağırlığı, ZZJ-800 Serisi motorların yalnızca %65'idir. Motor güç sınıfı, uluslararası standart lEC34-13"Yardımcı Makine ve Kaldırma ve Metalurji Teknik Kriterleri"ne uygundur. Motorların ana montaj boyutları, montaj delikleri arasındaki eksenel mesafe (B boyutu) hariç, lEC 72 Standardına uygundur.

Alt plakalı motorların montaj boyutu, ZZJ-800 Serisi ve ZZJ-900 Serisi motorların boyutlarına uygun olabilir. Ayrıca, motorların şaft uzatma boyutu, müşterilerle yapılan görüşmenin ardından ZZJ-800 Serisi ve ZZJ-900 Serisi motorların ilgili boyutuna göre özelleştirilebilir. Bu nedenle, ZFQZ Serisi DC motorlar, Serinin yerini alabilir. ZZJ-800 ve ZZJ-900 Serisi motorlar.

1. Motorların çalışması için izin verilen ortam sıcaklığı -30C 〜+40C 1000m'den yüksektir. ve izin verilen deniz seviyesi değil

2. Motorları besleyen elektrik kaynağı, rektifiye edilmiş elektrik kaynağı veya DC jeneratörü elektrik kaynağını benimser. 3 fazlı, tamamen kontrol edilebilir köprü rektifiyeli elektrik kaynağı benimsendiğinde, motorlar, dış yumuşatma reaktörü olmadan uzun bir süre çalışabilir.
